เสริมกำลังโครงสร้างอาคาร
Post-Tension เพื่อรองรับ Data Center
กรณีศึกษา: เพิ่มความสามารถรับน้ำหนักพื้นจาก 300 → 1,000 กก./ตร.ม. บนถนนสาทร ด้วย CFRP SmartFiber UT70-30
ความเป็นมาของปัญหา
อาคารสำนักงานสูงแห่งหนึ่งบนถนนสาทร มีความต้องการเปลี่ยนแปลงการใช้งานจากสำนักงานที่รองรับน้ำหนักได้ 300 กก./ตร.ม. เป็น Data Center ที่ต้องรองรับน้ำหนักถึง 1,000 กก./ตร.ม. เดิมพื้นที่ดังกล่าวปูด้วยกระเบื้องยางและบางส่วนเป็นพื้นยกระดับ (Raise Floor)

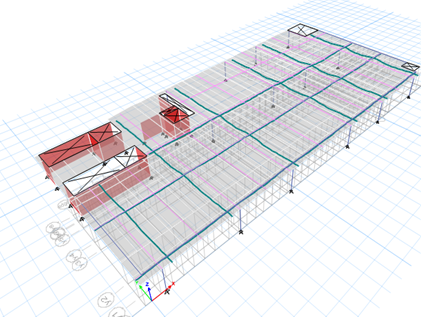

แผนผังพื้นที่โครงสร้าง Post-Tension ก่อนการเสริมกำลัง
ความต้องการของลูกค้า 5 ข้อ 📋
เพื่อรองรับการติดตั้งตู้เซิร์ฟเวอร์ที่กระจายทั่วพื้นที่ของ Data Center
เนื่องจากเป็นอาคารที่สร้างเสร็จแล้ว การใช้โครงสร้างเหล็กมีความยุ่งยากในการขนส่ง ติดตั้ง และอาจลดความสูง Floor to Ceiling
เพื่อลดความเสี่ยงจากการเกิดเพลิงไหม้ในพื้นที่ที่มีอุปกรณ์ไอทีราคาสูง
การเสริมกำลังด้วยโครงสร้างเหล็กใช้เวลานานและซับซ้อน โดยเฉพาะการเจาะเสาคอนกรีตเพื่อยึด Chemical Bolt
การเสริมเหล็กใต้พื้น Post-Tension อาจกระทบตำแหน่ง Band Beam และลดความสูงที่ใช้งานได้จริง

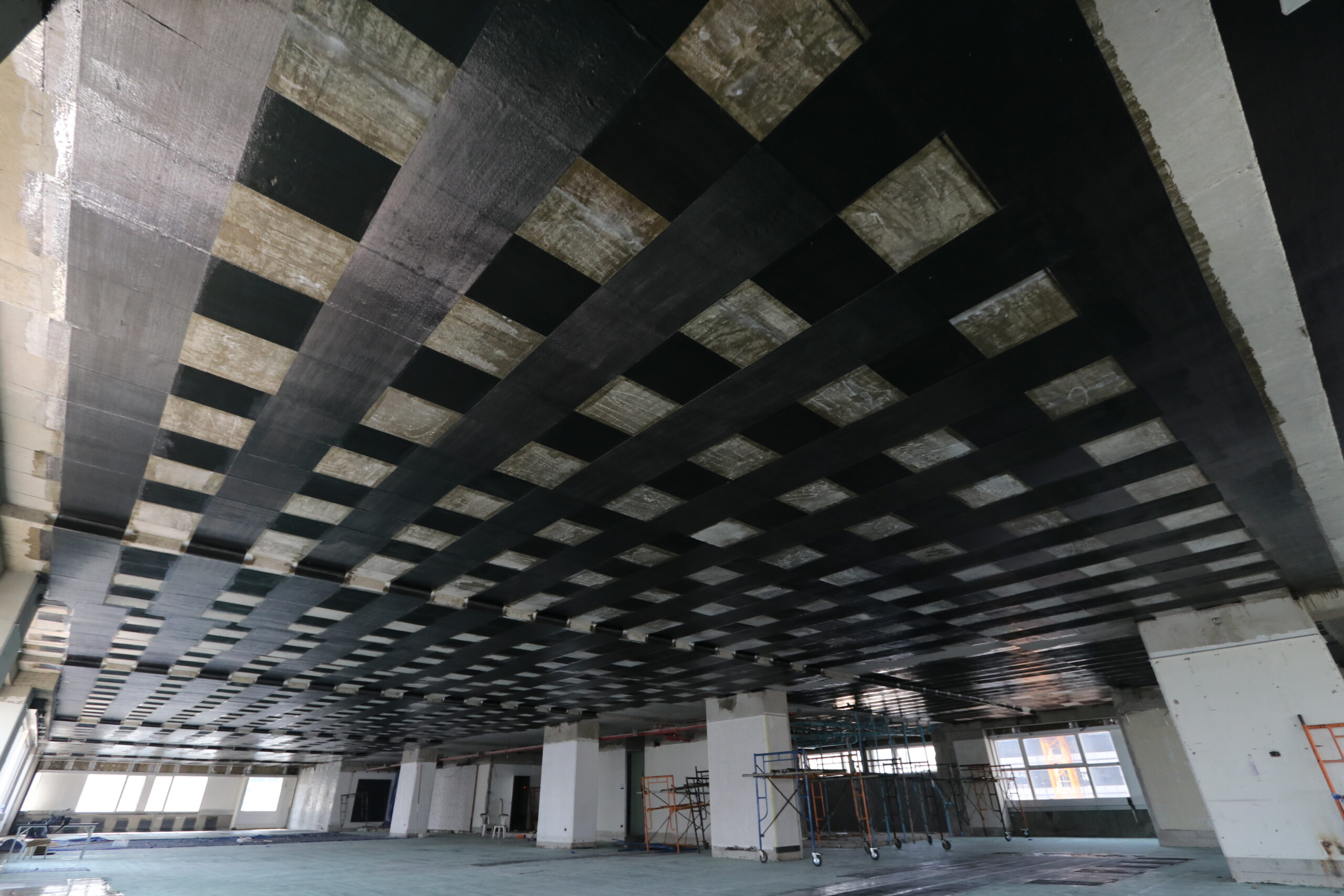

หน้างานเตรียมพื้นผิวก่อนติดตั้งแผ่น CFRP บนพื้น Post-Tension
การเลือกใช้ CFRP ในการเสริมกำลัง ✅
หลังจากการพิจารณาร่วมกันระหว่างผู้ออกแบบ เจ้าของงาน และเจ้าของอาคาร ได้มีข้อสรุปว่า การใช้ คาร์บอนไฟเบอร์เสริมโพลิเมอร์ (CFRP) เป็นทางเลือกที่เหมาะสมที่สุด เนื่องจากไม่ส่งผลกระทบต่อความสูงของอาคารและรองรับมาตรฐาน ACI 440.2R
ไม่เพิ่มภาระน้ำหนักให้กับโครงสร้างเดิม
รับแรงดึงสูง ทำให้โครงสร้างแข็งแรงขึ้นอย่างมีนัยสำคัญ
ลดเวลาและความยุ่งยากในการดำเนินงาน
ไม่กระทบต่อสถาปัตยกรรมและความสูง Floor to Ceiling

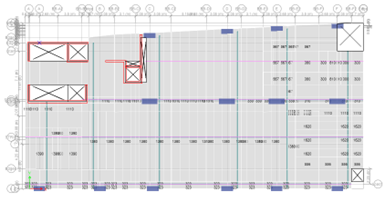

ไดอะแกรมแสดงตำแหน่งติดตั้ง CFRP รองรับโมเมนต์บวกและลบ

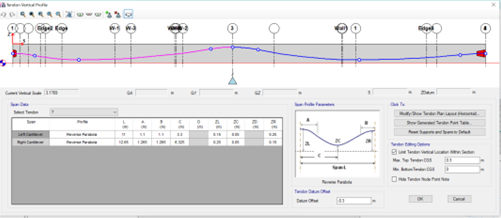

ตำแหน่งติดตั้ง CFRP บริเวณ Band Beam ทั้งด้านบนและใต้ท้องพื้น
ขั้นตอนการดำเนินงาน 🛠️
กระบวนการมาตรฐานของ บริษัท สมาร์ท แอนด์ ไบรท์ จำกัด
ตรวจสอบความสามารถในการรับน้ำหนักของพื้น Post-Tension เดิม และสร้างแบบจำลอง Finite Element เพื่อวิเคราะห์พฤติกรรมของโครงสร้าง
คำนวณและออกแบบการติดตั้งแผ่น CFRP ทั้งด้านบนและใต้ท้องพื้น รวมถึงบริเวณ Band Beam เพื่อรองรับโมเมนต์บวกและลบที่เพิ่มขึ้น
เตรียมพื้นผิวคอนกรีตโดยการขัดและทำความสะอาด ติดตั้งแผ่น CFRP ตามตำแหน่งที่ออกแบบด้วยเรซินอีพ็อกซี่ แล้วเคลือบสารป้องกันแสง UV และความชื้น
ดำเนินการทดสอบ Load Test เพื่อยืนยันความสามารถในการรับน้ำหนักที่เพิ่มขึ้น พร้อมจัดทำรายงานและ As-Built Drawing

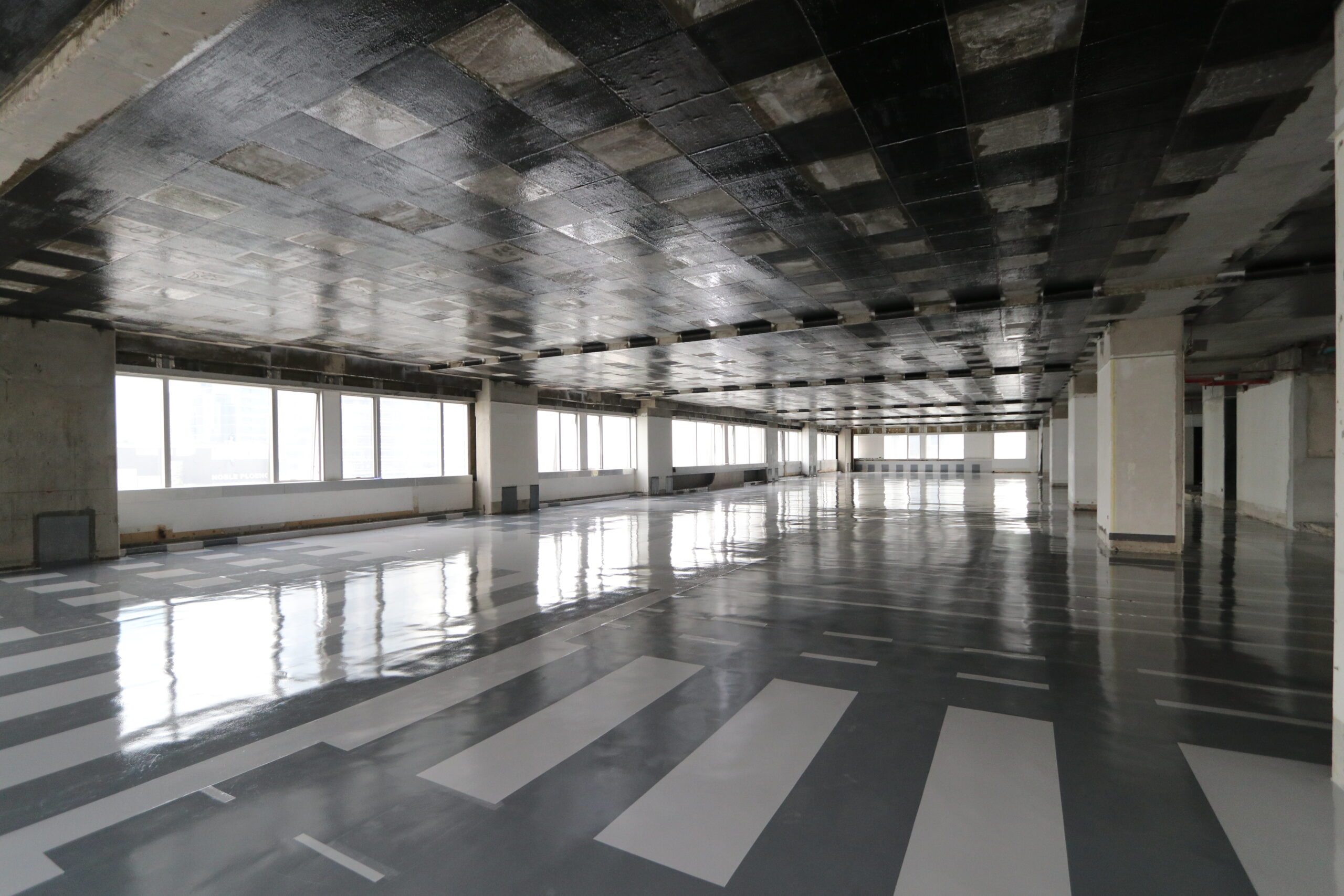

ระหว่างการติดตั้งแผ่น CFRP บนพื้น Post-Tension

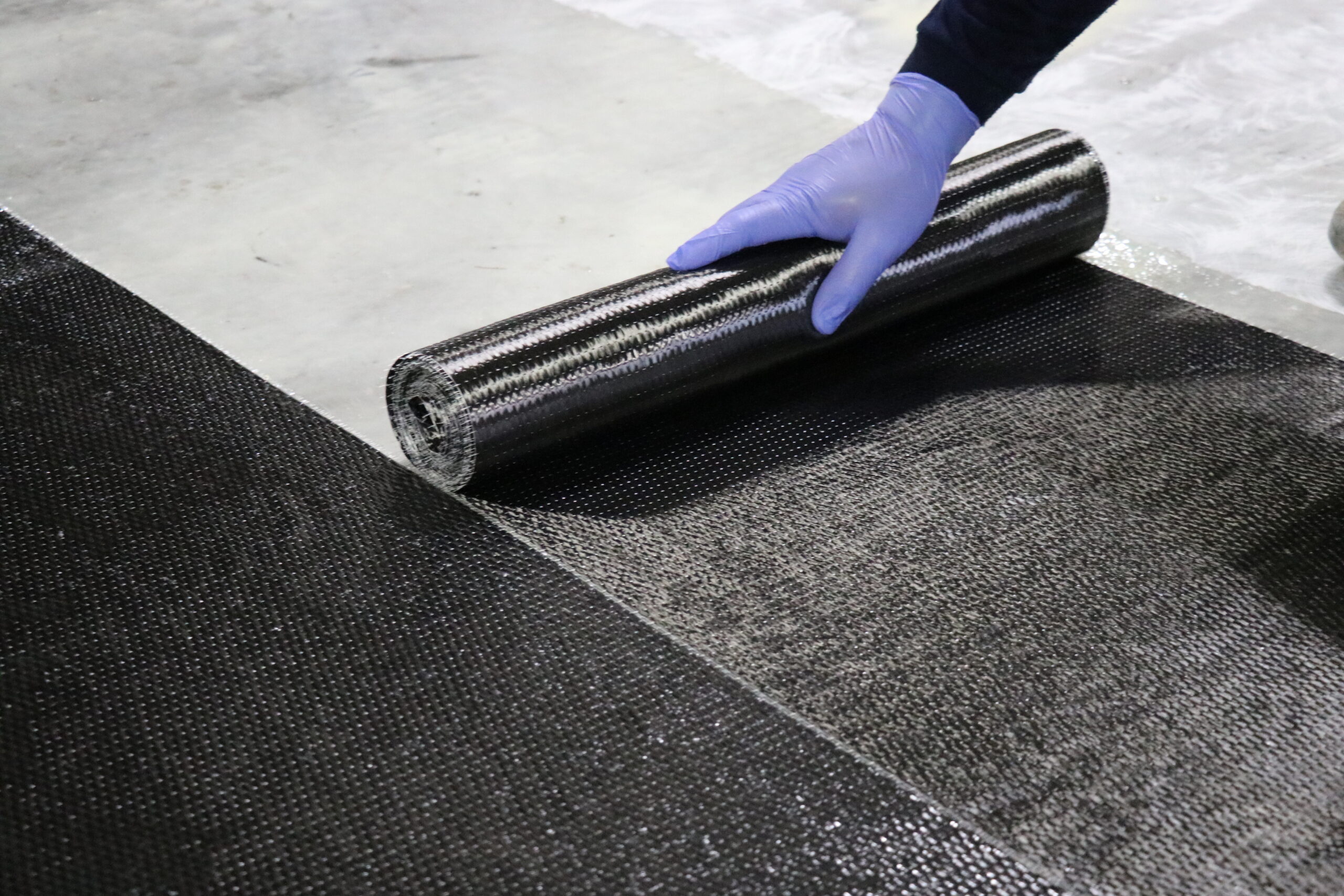

ผลการติดตั้ง CFRP เสร็จสมบูรณ์ พร้อมเคลือบสารป้องกัน UV
📜 มาตรฐานที่ใช้อ้างอิง
- ACI 318-99 — มาตรฐานการออกแบบอาคารคอนกรีตเสริมเหล็ก
- ACI 440.2R-08 — แนวทางการออกแบบและก่อสร้างการเสริมกำลังโดยใช้ FRP
- ACI 440.2R-17 — Guide for the Design and Construction of Externally Bonded FRP Systems
- มยผ.1508-51 — มาตรฐานกรมโยธาธิการและผังเมือง
🤔 คำถามที่พบบ่อย (FAQs)
สอบถามบริการเสริมกำลังด้วย CFRP
บริษัท สมาร์ท แอนด์ ไบรท์ จำกัด
เพราะเรื่องโครงสร้าง พลาดไม่ได้แม้แต่มิลลิเมตรเดียว! เราคือ smart and bright อันดับ 1 ด้าน cfrp ด้วยประสบการณ์กว่า 25 ปี ทีมวิศวกรผู้เชี่ยวชาญของเราใช้วัสดุมาตรฐานระดับโลก (ASTM, ISO, มอก.) พร้อมบริการครบวงจรตั้งแต่ สำรวจ → ออกแบบ → ติดตั้ง → ทดสอบ (Load Test) มั่นใจได้ 100%
สรุป: เสริมกำลัง Post-Tension อย่างมืออาชีพ
การเสริมกำลังโครงสร้างด้วย CFRP เป็นวิธีที่มีประสิทธิภาพในการเพิ่มความสามารถรับน้ำหนัก โดยไม่กระทบต่อสถาปัตยกรรมเดิม การเลือกใช้วัสดุคุณภาพสูงอย่าง SmartFiber UT70-30 ช่วยให้โครงสร้างแข็งแรงและปลอดภัยในระยะยาว
