NDT — Non-Destructive Testing
Ferro Scan
ตรวจสอบเหล็กเสริม
ในคอนกรีต
การตรวจสอบตำแหน่ง ขนาด และระยะหุ้มของเหล็กเสริมในคอนกรีต โดยไม่ทำลายโครงสร้าง ด้วยเทคโนโลยี Electromagnetic Induction ที่แม่นยำและรวดเร็ว
🏆 Smart & Bright — อันดับ 1 ด้าน CFRP ในประเทศไทย
✓ ไม่ทำลายโครงสร้าง
✓ แม่นยำสูง
✓ รายงานผลรวดเร็ว
Ferro Scan — Electromagnetic NDT
เกี่ยวกับบริการ
Ferro Scan คืออะไร?
Ferro Scan คืออะไร?
และทำงานอย่างไร
Ferro Scan เป็นวิธีการทดสอบแบบไม่ทำลาย (NDT — Non-Destructive Testing) ที่ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction) เพื่อตรวจสอบตำแหน่ง การกระจาย และขนาดของเหล็กเสริมภายในคอนกรีต โดยไม่ต้องเจาะหรือทุบทำลายโครงสร้าง
สามารถระบุ ตำแหน่ง ขนาด และระยะหุ้มคอนกรีต (Cover Depth) ของเหล็กเสริมได้อย่างแม่นยำ เพื่อยืนยันว่าโครงสร้างเป็นไปตามแบบและมาตรฐานวิศวกรรม
เหมาะสำหรับ:
วิศวกรโครงสร้าง
งานซ่อมแซมและเสริมกำลัง
ควบคุมคุณภาพก่อสร้าง
ประเมินอาคารเก่า
ก่อนงานตัดคอนกรีต
0mm
ความเสียหายต่อโครงสร้าง
สิ่งที่ตรวจวัดได้
ความสามารถของ Ferro Scan
ข้อมูลที่ได้จากการสแกนครอบคลุมทุกพารามิเตอร์ที่วิศวกรต้องการเพื่อประเมินและวางแผนงาน
ตำแหน่งเหล็กเสริม
ระบุตำแหน่งแนวนอนของเหล็กเสริมทุกเส้นภายในคอนกรีตได้อย่างแม่นยำ พร้อมแสดงผลเป็น Rebar Map
ระยะหุ้มคอนกรีต (Cover Depth)
วัดความหนาของคอนกรีตที่หุ้มเหล็กเสริมแต่ละเส้น เพื่อตรวจสอบว่าเป็นไปตามมาตรฐานการป้องกันการกัดกร่อน
ขนาดเหล็กเสริม
ประมาณขนาดเส้นผ่านศูนย์กลางของเหล็กเสริม เพื่อยืนยันว่าสอดคล้องกับแบบก่อสร้างที่กำหนด
ระยะห่างระหว่างเหล็ก (Spacing)
วัดระยะพิตช์ระหว่างเหล็กเสริมแต่ละเส้น เปรียบเทียบกับแบบเพื่อประเมินความถูกต้องของการก่อสร้าง
แผนที่เหล็กเสริม (Rebar Mapping)
จัดทำแผนผังการกระจายของเหล็กเสริมทั้งหมดในพื้นที่ที่ต้องการ ใช้เป็นข้อมูลสำหรับงานซ่อมและเสริมกำลัง
รายงานผลมาตรฐาน
จัดส่งรายงานผลการตรวจสอบพร้อมภาพประกอบ ตารางข้อมูล และข้อสังเกตจากวิศวกรผู้มีใบอนุญาต
ขั้นตอนการดำเนินงาน
กระบวนการ Ferro Scan
ขั้นตอนที่เป็นระบบตั้งแต่การวางแผนจนถึงการส่งมอบรายงานผล
1
สำรวจและวางแผน
รับแบบ ประเมินพื้นที่ และกำหนดตำแหน่งที่ต้องการสแกนตามวัตถุประสงค์ของโครงการ
2

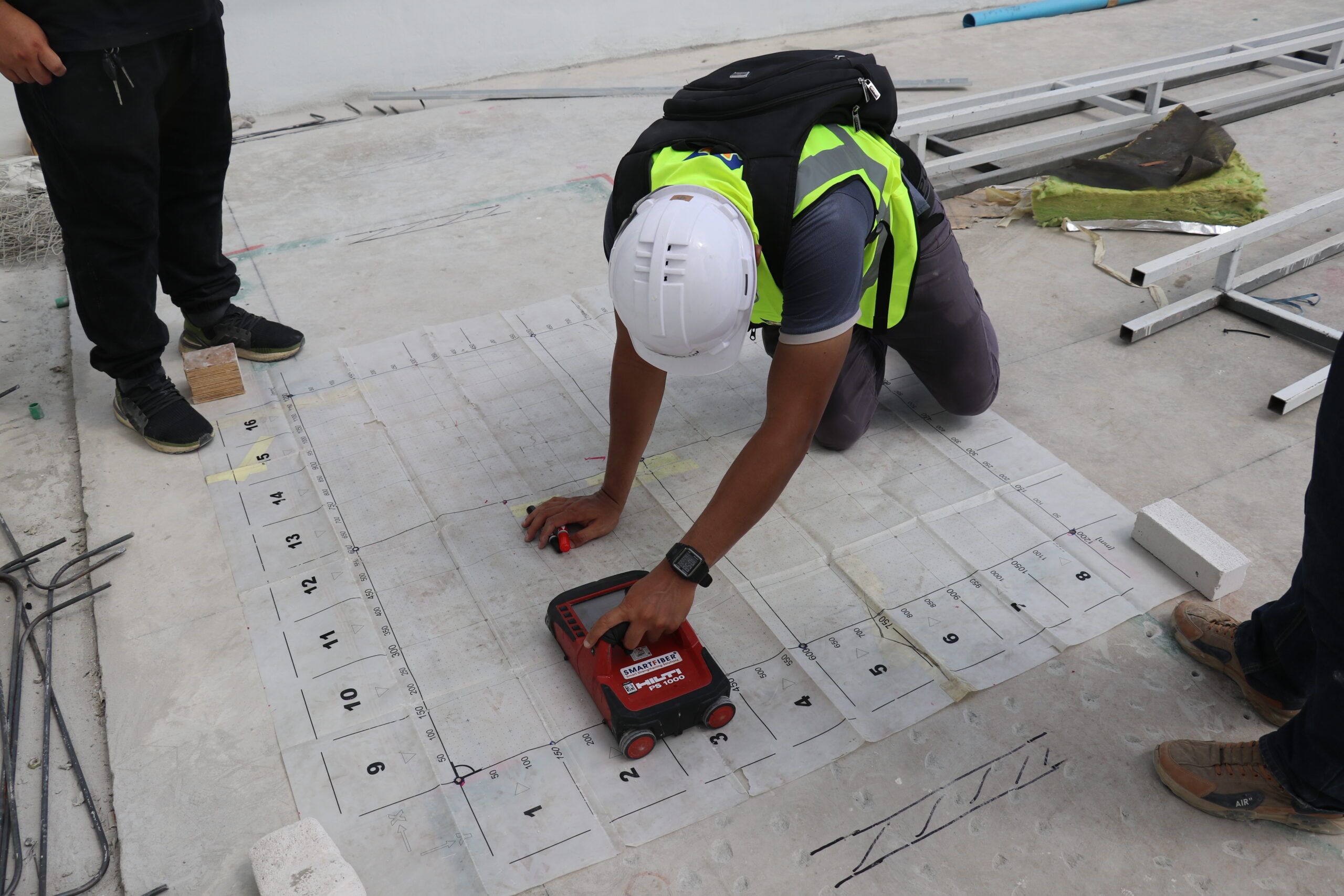

ดำเนินการสแกน
ใช้เครื่อง Ferro Scan สแกนพื้นผิวคอนกรีตตามแนวที่กำหนด บันทึกข้อมูลตำแหน่งและค่าต่างๆ แบบ Real-time
3
วิเคราะห์ข้อมูล
ประมวลผลและวิเคราะห์ข้อมูลที่ได้จากการสแกน จัดทำ Rebar Map และสรุปผลโดยวิศวกรผู้เชี่ยวชาญ
4
ส่งมอบรายงาน
จัดทำรายงานผลการตรวจสอบฉบับสมบูรณ์พร้อมข้อเสนอแนะ และรับรองโดยวิศวกรผู้มีใบอนุญาต
การนำไปใช้งาน
เหมาะสำหรับงานประเภทใดบ้าง
Ferro Scan เป็นเครื่องมือสำคัญในงานวิศวกรรมโครงสร้างหลากหลายประเภท
01
ตรวจสอบก่อนงานตัดหรือเจาะคอนกรีต เพื่อหลีกเลี่ยงเหล็กเสริม
02
ประเมินคุณภาพงานก่อสร้าง เปรียบเทียบกับแบบที่กำหนด
03
สำรวจอาคารเก่าที่ไม่มีแบบก่อสร้าง เพื่อใช้ในการออกแบบเสริมกำลัง
04
ตรวจสอบระยะหุ้มคอนกรีต ก่อนงานซ่อมแซมคอนกรีตที่เสียหาย
05
ใช้ในงานประเมินอาคาร Due Diligence เพื่อการซื้อ-ขายหรือปรับปรุงอาคาร
